快速入门：使用 Visual Studio Code 在多租户 Azure 逻辑应用中创建消耗工作流

适用于：Azure 逻辑应用（消耗）

作为集成开发人员，通常需要跨 SaaS 应用、企业系统和数据源自动执行业务流程，而无需管理基础结构。 你还需要一种代码优先的方式来生成工作流，以便你可以有效地版本定义、进行更新和查看更改。

本快速入门介绍如何使用 Visual Studio Code 中的本地代码优先工具在多租户 Azure 逻辑应用中创建和管理消耗工作流。 消耗工作流为事件驱动工作流和计划工作流提供无服务器集成模型，因此你可以连接服务和自动化进程，同时仅为运行的操作付费。

在 Visual Studio Code 中，可以使用代码编辑器在 JavaScript 对象表示法（JSON）中编辑工作流定义，根据需要使用可视化设计器，并在 Azure 中管理已部署的工作流。 还可以从 Visual Studio Code 运行的任何开发平台（例如 Linux、Windows 和 macOS）处理工作流和集成帐户。

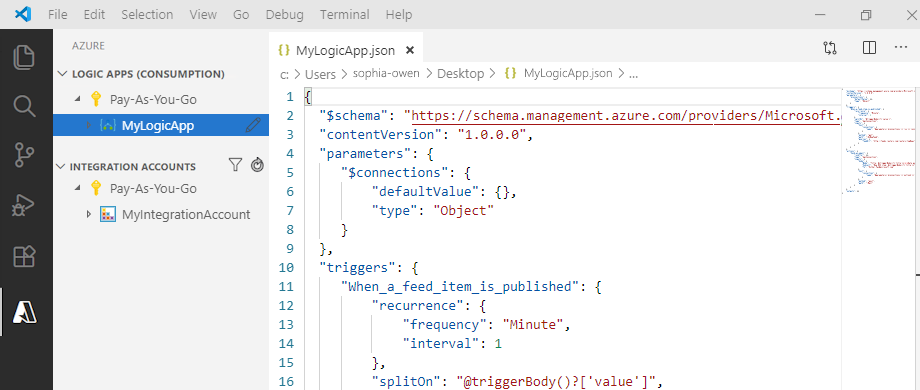

以下屏幕截图显示了消耗工作流定义示例的外观：

有关详细信息，请参见:

• 什么是 Azure Logic Apps
• Azure 逻辑应用中的单租户与多租户。

先决条件

• 一个 Azure 帐户和订阅。 获取免费的 Azure 帐户。

• 基本了解 逻辑应用工作流定义 及其 JSON 格式的结构。

  本文中的示例创建与本 快速入门 中相同的逻辑应用工作流，重点介绍基本概念。 还可以 了解如何通过 Azure CLI 创建和管理工作流。

• 访问 Web 以登录到 Azure 和 Azure 订阅。

• 如果还没有这些工具，请下载并安装以下工具：

  • Visual Studio Code 版本 1.25.1 或更高版本是免费的。

  • 适用于 Azure 逻辑应用的 Visual Studio Code 扩展（消耗）。

    1. 从 Visual Studio Marketplace 或直接从 Visual Studio Code 内部安装此扩展。



    2. 安装后重新加载 Visual Studio Code。

    有关详细信息，请参阅扩展市场。 若要为此扩展的开源版本贡献内容，请访问 GitHub 上适用于 Visual Studio Code 的 Azure 逻辑应用扩展。

• 如果逻辑应用工作流需要通过防火墙进行通信来限制特定 IP 地址的流量，则防火墙必须允许访问 Azure 逻辑应用使用的入站和出站 IP 地址，或逻辑应用工作流所在的 Azure 区域中的运行时。

  如果逻辑应用工作流还使用托管连接器（例如 Office 365 Outlook 连接器或 SQL 连接器），或者使用自定义连接器，则防火墙必须允许访问逻辑应用 Azure 区域中的所有托管连接器出站 IP 地址。

从 Visual Studio Code 访问 Azure

1. 在 Visual Studio Code 中， 登录到 Azure 帐户。

   如果登录花的时间比平时长，Visual Studio Code 会为你提供设备代码，提示你通过 Microsoft 身份验证网站登录。 若要改用代码登录，请执行以下步骤：

   1. 选择 “使用设备代码”，然后选择“ 复制并打开”。

   2. 选择 “打开链接 ”以打开新的浏览器窗口，并继续访问身份验证网站。

   3. 在“登录到你的帐户”页上，输入验证码，然后选择“下一步” 。

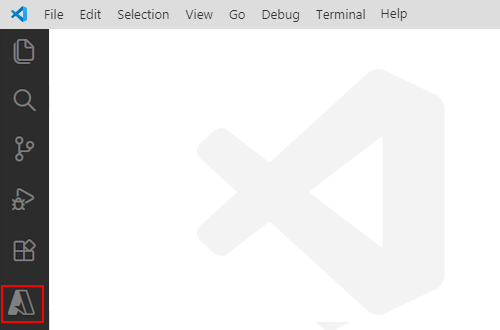

2. 在“活动”栏上，选择 Azure 图标。



   在 Azure 窗格中， 逻辑应用（消耗） 和 集成帐户 部分现在显示与帐户关联的 Azure 订阅。 如果未看到所需的订阅，或者这些部分显示过多的订阅，请执行以下步骤：

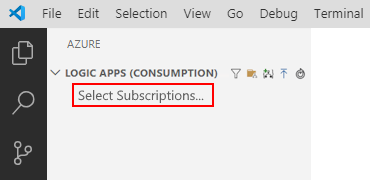

   1. 在 “逻辑应用（消耗）” 部分中， 选择“选择订阅”。



   2. 从订阅列表中，选择要使用的订阅。

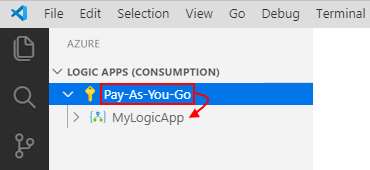

3. 在逻辑应用（消耗）部分，展开订阅以查看该订阅中部署的任何逻辑应用。



创建逻辑应用

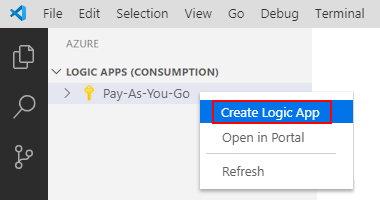

1. 在 Visual Studio Code 的 逻辑应用（消耗） 部分的订阅快捷菜单中，选择“ 创建逻辑应用”。



   将出现一个列表，显示订阅中的所有 Azure 资源组。

2. 在资源组列表中，选择“ 创建新资源组 ”或“现有资源组”。

   对于此示例，请选择“ 创建新资源组”，例如：

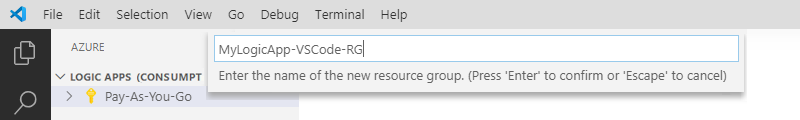

3. 输入 Azure 资源组的名称。



4. 选择要在其中保存逻辑应用元数据的 Azure 区域。

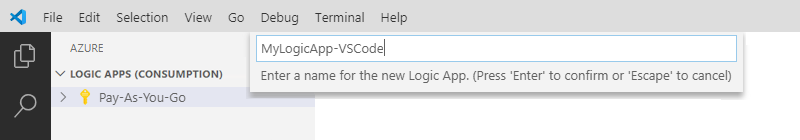

5. 输入逻辑应用的名称。

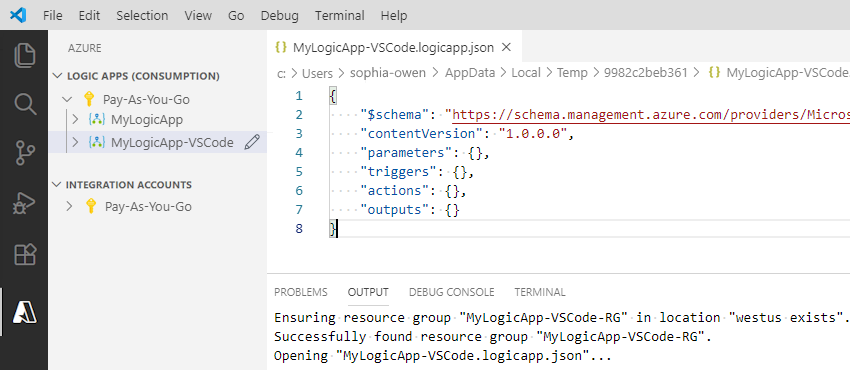

   在 Azure 窗口中，你的 Azure 订阅下将显示新的逻辑应用和空工作流。 Visual Studio Code 还打开 JSON（.logicapp.json）文件，其中包括主干工作流定义，例如：



   现在可以开始在此 JSON 文件中手动创作工作流定义。 有关工作流定义的结构和语法的技术参考，请参阅 Azure 逻辑应用的工作流定义语言架构。

   以下示例逻辑应用工作流定义以 RSS 触发器和 Office 365 Outlook 操作开头。 通常情况下，JSON 元素在每个部分按字母顺序显示。 但是，此示例大致按工作流操作在设计器中显示的顺序显示这些元素。

   {
      "$schema": "https://schema.management.azure.com/providers/Microsoft.Logic/schemas/2016-06-01/workflowdefinition.json#",
      "contentVersion": "1.0.0.0",
      "parameters": {
         "$connections": {
            "defaultValue": {},
            "type": "Object"
         }
      },
      "triggers": {
         "When_a_feed_item_is_published": {
            "recurrence": {
               "frequency": "Minute",
               "interval": 30
            },
            "splitOn": "@triggerBody()?['value']",
            "type": "ApiConnection",
            "inputs": {
               "host": {
                  "connection": {
                     "name": "@parameters('$connections')['rss']['connectionId']"
                  }
               },
               "method": "get",
               "path": "/OnNewFeed",
               "queries": {
                  "feedUrl": "@{encodeURIComponent('https://feeds.content.dowjones.io/public/rss/RSSMarketsMain')}",
                  "sinceProperty": "PublishDate"
               }
            }
         }
      },
      "actions": {
         "Send_an_email_(V2)": {
            "runAfter": {},
            "type": "ApiConnection",
            "inputs": {
               "body": {
                  "Body": "<p>Title: @{triggerBody()?['title']}<br>\n<br>\nDate published: @{triggerBody()?['updatedOn']}<br>\n<br>\nLink: @{triggerBody()?['primaryLink']}</p>",
                  "Subject": "RSS item: @{triggerBody()?['title']}",
                  "To": "sophia-owen@fabrikam.com"
               },
               "host": {
                  "connection": {
                     "name": "@parameters('$connections')['office365']['connectionId']"
                  }
               },
               "method": "post",
               "path": "/v2/Mail"
            }
         }
      },
      "outputs": {}
   }


   重要

   若要重复使用此示例工作流定义，您需要一个组织工作或学校帐户，例如@fabrikam.com。 请确保将虚拟电子邮件地址替换为你自己的电子邮件地址。

   若要使用不同的电子邮件连接器（如 Outlook.com 或 Gmail），请将该 Send_an_email_action 操作替换为 Azure 逻辑应用支持的电子邮件连接器中提供的类似操作。

   如果要使用 Gmail 连接器，则只有 G-Suite 商业帐户可以在逻辑应用中不受限制地使用此连接器。 如果你有 Gmail 使用者帐户，则可以将此连接器与特定的 Google 批准的服务一起使用，或 创建 Google 客户端应用以用于对 Gmail 连接器进行身份验证。 有关详细信息，请参阅 Azure 逻辑应用中 Google 连接器的数据安全和隐私策略。

6. 完成后，保存工作流定义。 （文件）>保存 或按 Ctrl+S）。

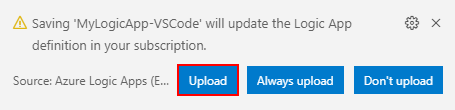

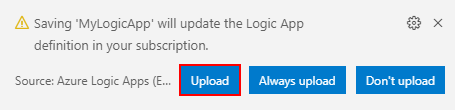

7. 当系统提示将逻辑应用工作流定义上传到 Azure 订阅时，请选择“ 上传”。

   此步骤将逻辑应用工作流定义从 Visual Studio Code 发布到 Azure 门户，使工作流在 Azure 中实时运行。



在设计器中查看工作流

在 Visual Studio Code 中，可以在只读设计视图中打开逻辑应用工作流。 虽然无法在设计器中编辑工作流定义，但可以使用设计器视图直观地检查工作流。

在 Azure 窗口中的 “逻辑应用（消耗）” 部分的逻辑应用快捷菜单中，选择 “在设计器中打开”。

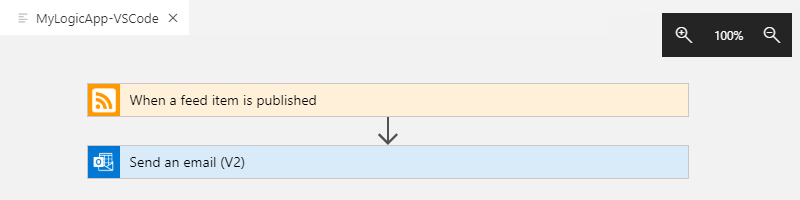

只读设计器将在单独的选项卡中打开，并显示逻辑应用工作流，例如：

在 Azure 门户中查看工作流

若要在 Azure 门户中查看逻辑应用工作流定义，请执行以下步骤：

1. 在 Azure 门户中，使用与逻辑应用关联的同一 Azure 帐户和订阅登录。

2. 在 Azure 门户搜索框中，输入逻辑应用名称。 从结果列表中选择逻辑应用。



3. 在逻辑应用边栏上的 “开发工具”下，在设计器或代码视图中打开工作流。

编辑已部署的逻辑应用

在 Visual Studio Code 中，可以打开和编辑 Azure 中已部署的逻辑应用资源的工作流定义。

1. 在 Visual Studio Code 的活动栏上，选择 Azure 图标。

2. 在 Azure 窗口中的 “逻辑应用（消耗）” 部分，展开 Azure 订阅，然后选择所需的逻辑应用。

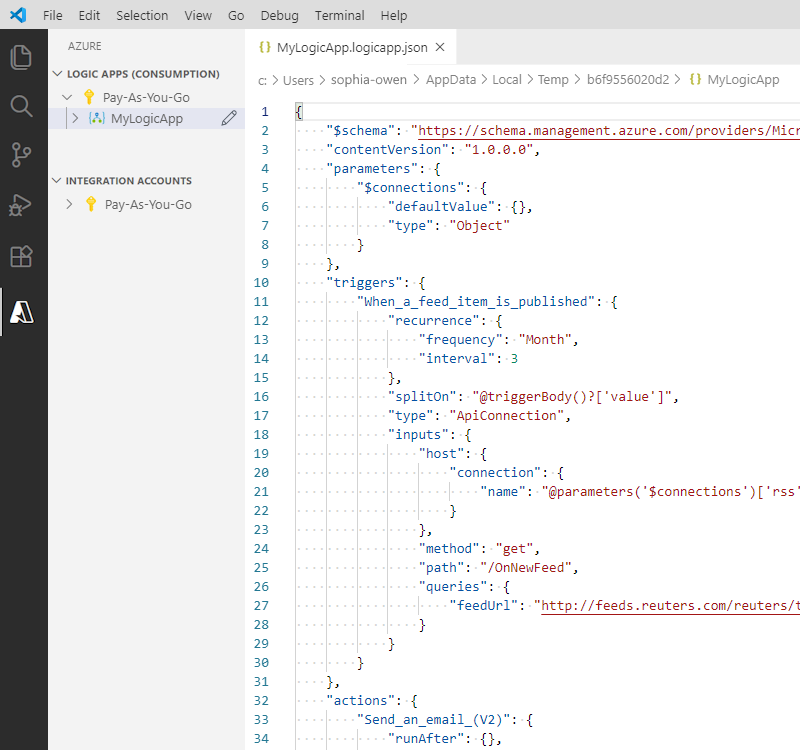

3. 在逻辑应用快捷菜单中，选择“ 在编辑器中打开”。 或者，在逻辑应用名称旁边，选择编辑图标。



   Visual Studio Code 将打开本地临时文件夹中 .logicapp.json 文件，以便查看工作流定义。



4. 在工作流定义文件中进行更改。

5. 完成后，保存更改（文件>保存 或按 Ctrl+S）。

6. 当系统提示上传更改并在 Azure 门户中 覆盖 现有逻辑应用工作流时，请选择“ 上传”。

   此步骤会把您的更新发布到 Azure 门户中的逻辑应用资源。



查看或推广其他版本

在 Visual Studio Code 中，可以打开并查看逻辑应用工作流的早期版本。 还可以将早期版本提升到当前版本。

1. 在 Azure 窗口中的 “逻辑应用（消耗）” 部分，展开 Azure 订阅以查看关联的逻辑应用。

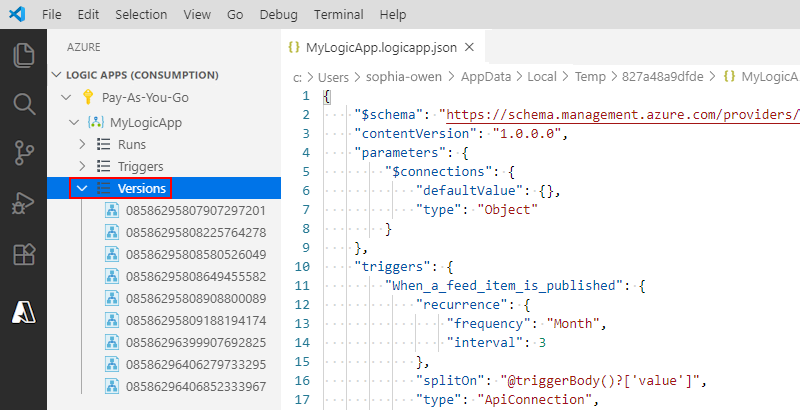

2. 在订阅下，展开逻辑应用，然后展开“版本”。

   “版本”列表显示逻辑应用的早期版本（如果有）。



3. 若要查看早期版本，请选择以下步骤之一：

   • 若要查看 JSON 定义，请在“版本”下选择该定义的版本号。 或者，在版本快捷菜单中，选择 “在编辑器中打开”。

     将在本地计算机上打开一个新文件，并显示该版本的 JSON 定义。

   • 若要查看只读设计器中的版本，请从版本的快捷菜单中选择“ 在设计器中打开”。

4. 若要将早期版本提升到当前版本，请执行以下步骤：

   1. 在 “版本”下，从早期版本的快捷菜单中，选择“ 提升”。



   2. 若要在 Visual Studio 代码提示进行确认后继续，请选择“是”。

      Visual Studio Code 会将所选版本提升到当前版本，并为提升后的版本分配一个新编号。 原当前版本现在显示在提升后的版本之下。

禁用或启用逻辑应用

在 Visual Studio Code 中，如果编辑已发布的逻辑应用工作流并保存更改，则你会 覆盖 已部署的逻辑应用。 为了避免在生产环境中中断逻辑应用工作流并最大程度地减少中断，请先禁用逻辑应用资源。 确认工作流仍按预期工作后，可以重新激活逻辑应用资源。

禁用或启用逻辑应用资源会通过以下方式影响工作流实例：

• Azure 逻辑应用会继续正在进行和挂起的工作流运行，直到完成为止。 根据工作量或积压任务，此过程可能需要一些时间才能完成。

• Azure 逻辑应用不会创建或运行新的工作流实例。

• 触发器不会在下一次满足其条件时触发。

• 触发器状态会记住工作流停止的点。 因此，如果重新激活逻辑应用程序，触发器将启动运行，以处理自上次运行以来尚未处理的任何项。

  若要阻止触发器对这些未处理的项触发，请在重新激活逻辑应用资源之前清除触发器状态：

  1. 在工作流中，编辑触发器的任何部分。
  2. 保存所做更改。 此步骤会重置触发器的当前状态。
  3. 重新激活逻辑应用资源。

• 禁用逻辑应用资源后，仍可以重新提交工作流运行。

若要在 Visual Studio Code 中禁用或启用逻辑应用资源，请执行以下步骤：

1. 在 Visual Studio Code 中，打开 Azure 窗口。

2. 在 “逻辑应用（消耗）” 部分中，展开 Azure 订阅以查看关联的逻辑应用。

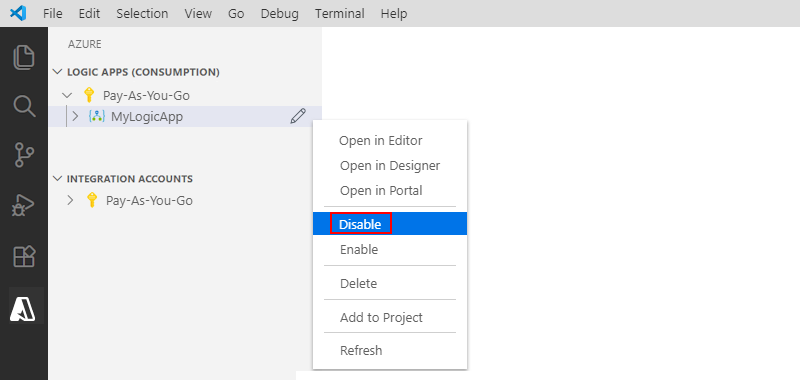

3. 若要禁用逻辑应用资源，请在逻辑应用快捷菜单中选择“ 禁用”。

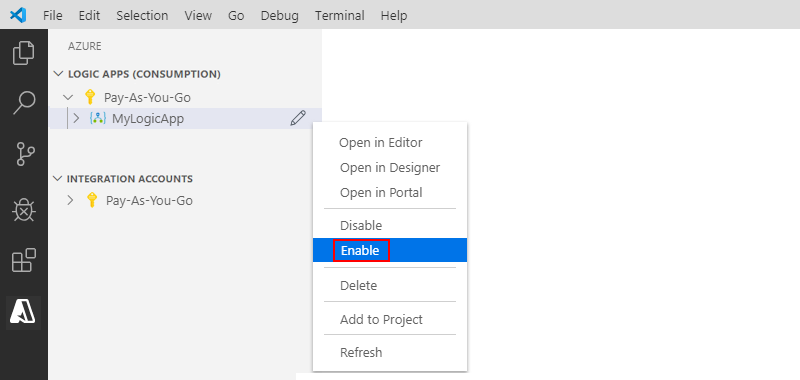

4. 准备好重新激活逻辑应用资源时，从逻辑应用快捷菜单中，选择“ 启用”。



删除逻辑应用

删除逻辑应用会以下列方式方式影响工作流实例：

• Azure 逻辑应用会尝试取消任何正在进行的和挂起的工作流运行。

  即使使用较大的卷或积压工作 (backlog)，大多数运行在完成或开始之前都将被取消。 但是，取消过程可能需要一些时间才能完成。 与此同时，在服务执行取消过程中，可能会选取某些运行来执行。

• Azure 逻辑应用不会创建或运行新的工作流实例。

• 如果删除工作流，然后重新创建相同的工作流，则重新创建的工作流具有不同的元数据。 需要重新保存任何调用已删除工作流的工作流。 重新保存时，调用方将获取重新创建的工作流的正确信息。 否则，对重新创建的工作流的调用将失败并显示 Unauthorized 错误。 此行为也适用于在集成帐户中使用项目的工作流和调用 Azure 函数的工作流。

若要从 Visual Studio Code 中删除逻辑应用资源，请执行以下步骤：

1. 在 Visual Studio Code 中，打开 Azure 窗口。

2. 在 “逻辑应用（消耗）” 部分中，展开 Azure 订阅以查看关联的逻辑应用资源。 查找要删除的逻辑应用资源。

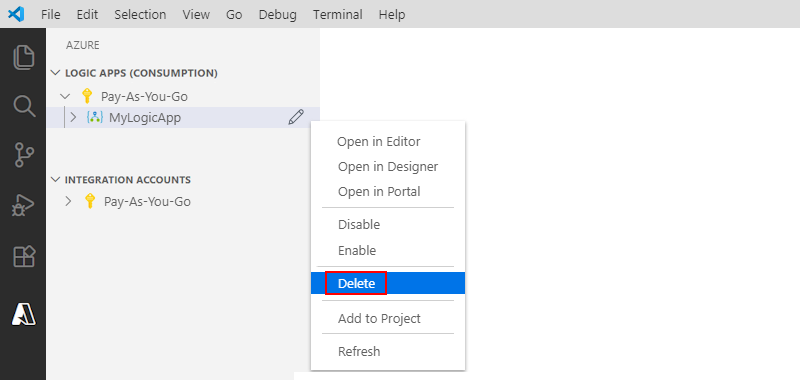

3. 从逻辑应用快捷菜单中，选择“ 删除”。



相关内容

• 使用 Visual Studio Code 在单租户 Azure 逻辑应用中创建标准工作流
