显示数据 Web 控件中的二进制数据 (VB)

作者 ：斯科特·米切尔

下载 PDF

在本教程中，我们将查看在网页上显示二进制数据的选项，包括图像文件的显示以及为 PDF 文件预配“下载”链接。

简介

在前面的教程中，我们探索了将二进制数据与应用程序基础数据模型关联的两种方法，并使用 FileUpload 控件将文件从浏览器上传到 Web 服务器文件系统。 我们尚未了解如何将上传的二进制数据与数据模型相关联。 也就是说，将文件上载并保存到文件系统后，文件的路径必须存储在相应的数据库记录中。 如果数据直接存储在数据库中，则上传的二进制数据不需要保存到文件系统，但必须注入到数据库中。

不过，在查看将数据与数据模型关联之前，让我们先看看如何向最终用户提供二进制数据。 呈现文本数据足够简单，但应如何呈现二进制数据？ 当然，这取决于二进制数据类型。 对于图像，我们可能需要显示图像;对于 PDF、Microsoft Word 文档、ZIP 文件和其他类型的二进制数据，提供下载链接可能更合适。

在本教程中，我们将了解如何使用 GridView 和 DetailsView 等数据 Web 控件来呈现二进制数据及其关联的文本数据。 在下一个教程中，我们将注意将上传的文件与数据库相关联。

步骤 1：提供BrochurePath数值

Picture表中的Categories列已包含各种类别图像的二进制数据。 具体而言，每个记录的 Picture 列包含低质量、粗糙、16 色位图图像的二进制内容。 每个类别图像宽 172 像素，高 120 像素，消耗大约 11 KB。 更重要的是，列中的二进制内容 Picture 包括一个 78 字节 的 OLE 标头，该标头必须在显示图像之前去除。 此标头信息存在，因为 Northwind 数据库在其根位于 Microsoft Access 中。 在 Access 中，二进制数据是使用 OLE 对象数据类型存储的，该数据类型会附加一个标头。 目前，我们将了解如何从这些低质量图像中去除标题，以显示图片。 在今后的教程中，我们将创建一个接口，以更新某个类别的 Picture 列，并将使用 OLE 标头的位图图像替换为不含 OLE 标头的等效 JPG 图像。

在前面的教程中，我们了解了如何使用 FileUpload 控件。 因此，可以继续将小册子文件添加到 Web 服务器文件系统。 执行此操作不会更新Categories表中的BrochurePath列。 在下一个教程中，我们将了解如何完成此操作，但现在我们需要手动为此列提供值。

在本教程的下载中，你将在 ~/Brochures 文件夹中找到七个 PDF 小册子文件，其中一个用于除“海鲜”以外的每个类别。 我故意省略了添加一本《海鲜》小册子，以说明如何处理并非所有记录都有关联的二进制数据的情况。 若要使用这些值更新 Categories 表，请右键单击服务器资源管理器中的 Categories 节点，然后选择“显示表数据”。 然后，输入每个有小册子的类别对应的小册子文件的虚拟路径，如图 1 所示。 由于海鲜类别没有小册子，请将其 BrochurePath 列的值保持为 NULL。

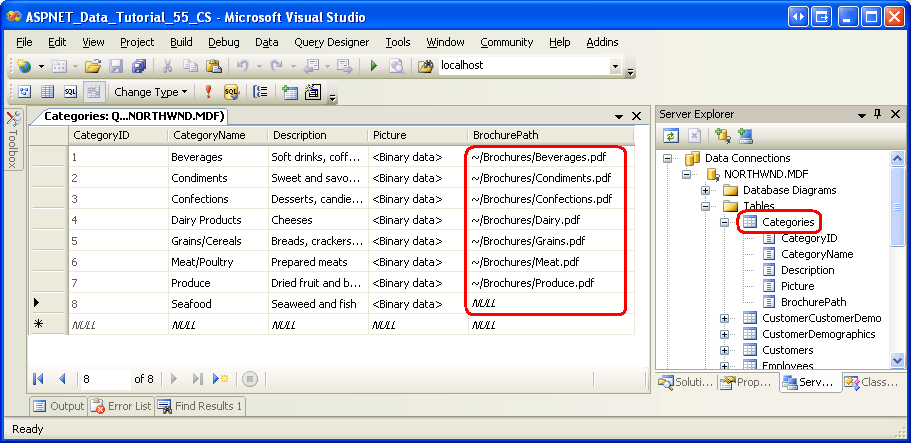

图 1：手动输入表Categories列的值BrochurePath（单击以查看全尺寸图像）

步骤 2：为 GridView 中的小册子提供下载链接

我们已准备好通过为Categories表提供的BrochurePath值，创建一个 GridView，在其中列出每一类及其小册子下载链接。 在步骤 4 中，我们将扩展此 GridView 以显示类别图像。

首先，将 GridView 从工具箱拖到BinaryData文件夹中的DisplayOrDownloadData.aspx页面设计器上。 将 GridView 的 ID 设置为 Categories，并通过 GridView 智能标记选择将其绑定到新的数据源。 具体而言，请将其绑定到一个名为CategoriesDataSource的ObjectDataSource，该数据源使用GetCategories()对象的CategoriesBLL方法检索数据。

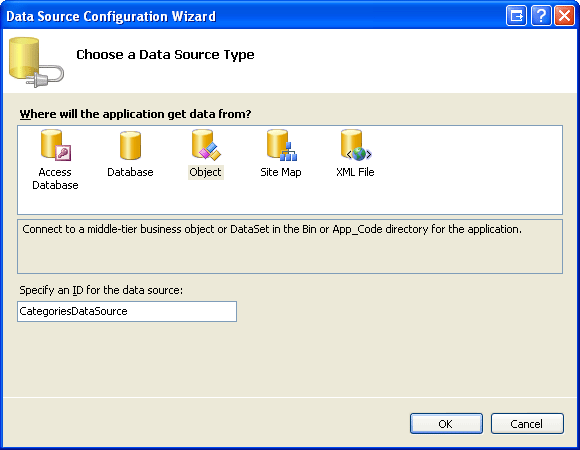

图 2：创建名为 CategoriesDataSource 的新 ObjectDataSource （单击可查看全尺寸图像）

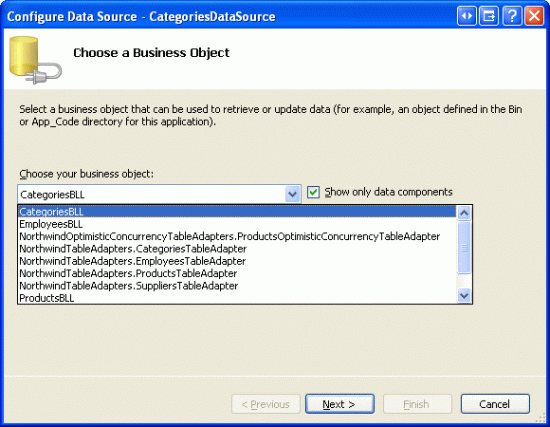

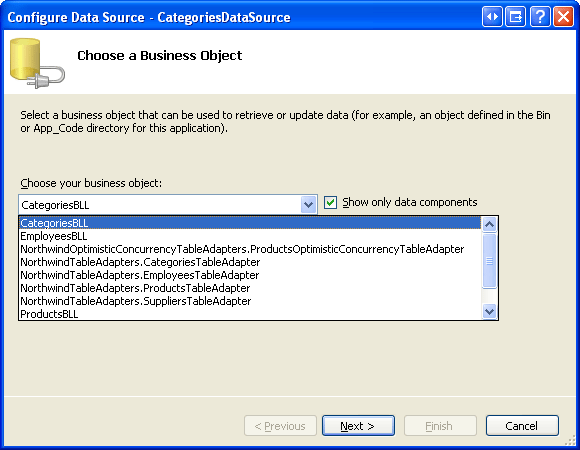

图 3：将 ObjectDataSource 配置为使用 CategoriesBLL 类（单击以查看全尺寸图像）

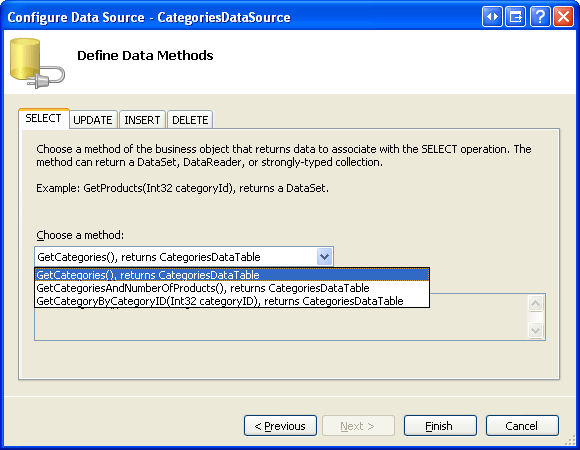

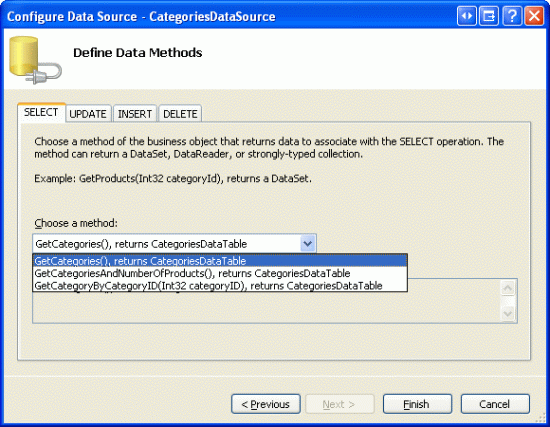

图 4：使用 GetCategories() 方法检索类别列表（单击以查看全尺寸图像）

完成“配置数据源”向导后，Visual Studio 会自动将 BoundField 添加到 Categories GridView 中，以用于 CategoryID，CategoryName，Description，NumberOfProducts 和 BrochurePathDataColumn。 请继续并删除 NumberOfProducts BoundField，因为 GetCategories() 方法的查询无法检索此信息。 此外，请删除 CategoryID BoundField，并将 CategoryName 和 BrochurePath BoundField 的 HeaderText 属性分别重命名为 Category 和 Brochure。 进行这些更改后，GridView 和 ObjectDataSource 声明性标记应如下所示：

<asp:GridView ID="Categories" runat="server"
    AutoGenerateColumns="False" DataKeyNames="CategoryID"
    DataSourceID="CategoriesDataSource" EnableViewState="False">
    <Columns>
        <asp:BoundField DataField="CategoryName" HeaderText="Category"
            SortExpression="CategoryName" />
        <asp:BoundField DataField="Description" HeaderText="Description"
            SortExpression="Description" />
        <asp:BoundField DataField="BrochurePath" HeaderText="Brochure"
            SortExpression="BrochurePath" />
    </Columns>
</asp:GridView>
<asp:ObjectDataSource ID="CategoriesDataSource" runat="server"
    OldValuesParameterFormatString="original_{0}"
    SelectMethod="GetCategories" TypeName="CategoriesBLL">
</asp:ObjectDataSource>

通过浏览器查看此页面（请参阅图 5）。 列出了八个类别中的每一个。 七个包含BrochurePath值的类别在各自的BoundField中显示BrochurePath值。 海鲜对于其BrochurePath价值而言，显示为空的单元格。

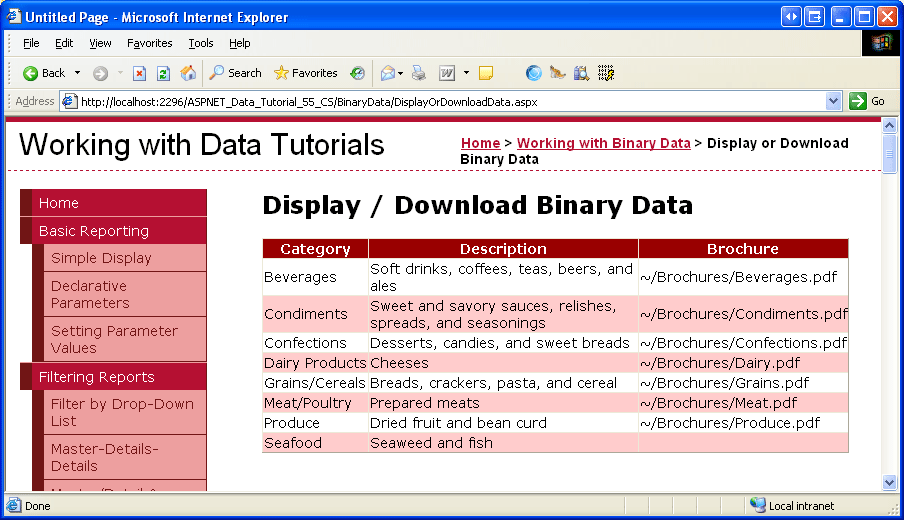

图 5：列出了每个类别的名称、说明和 BrochurePath 值（单击以查看全尺寸图像）

我们希望创建一个指向小册子的链接，而不是显示 BrochurePath 列的文本。 为此，请删除 BrochurePath BoundField 并将其替换为 HyperLinkField。 将新的 HyperLinkField 属性 HeaderText 设置为“小册子”，将其 Text 属性设置为“查看小册子”，并将属性 DataNavigateUrlFields 设置为 BrochurePath。

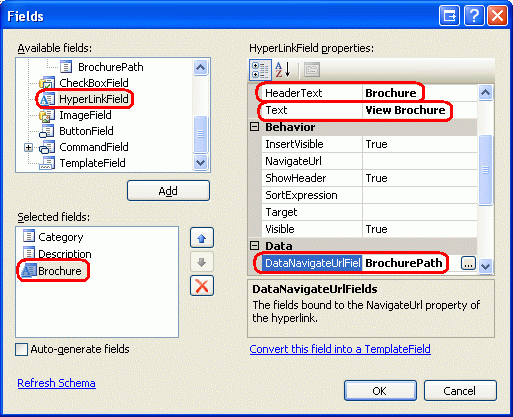

图 6：为BrochurePath添加HyperLinkField

这会将一列链接添加到 GridView，如图 7 所示。 单击“查看手册”链接将直接在浏览器中显示 PDF，或提示用户下载文件，具体取决于是否安装了 PDF 阅读器和浏览器设置。

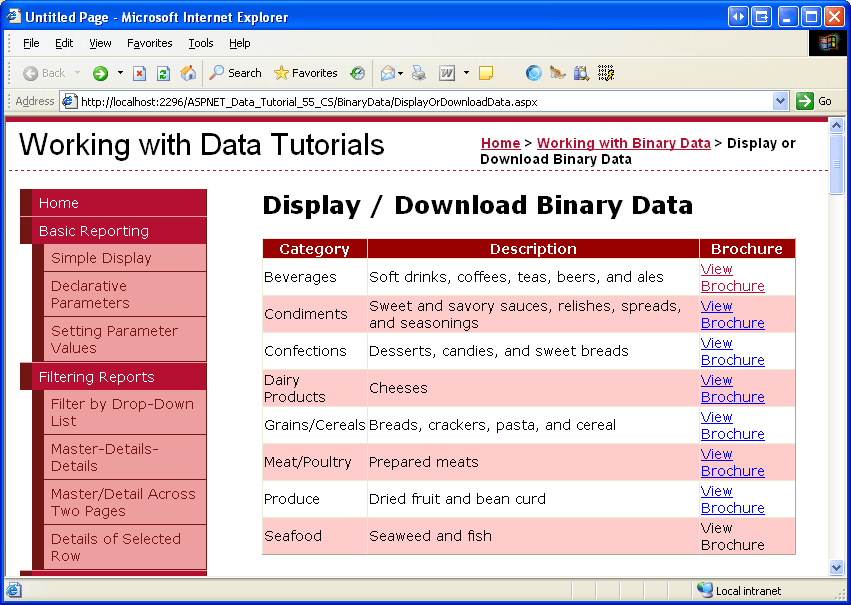

图 7：可以通过单击“查看小册子”链接来查看类别的小册子（单击以查看全尺寸图像）

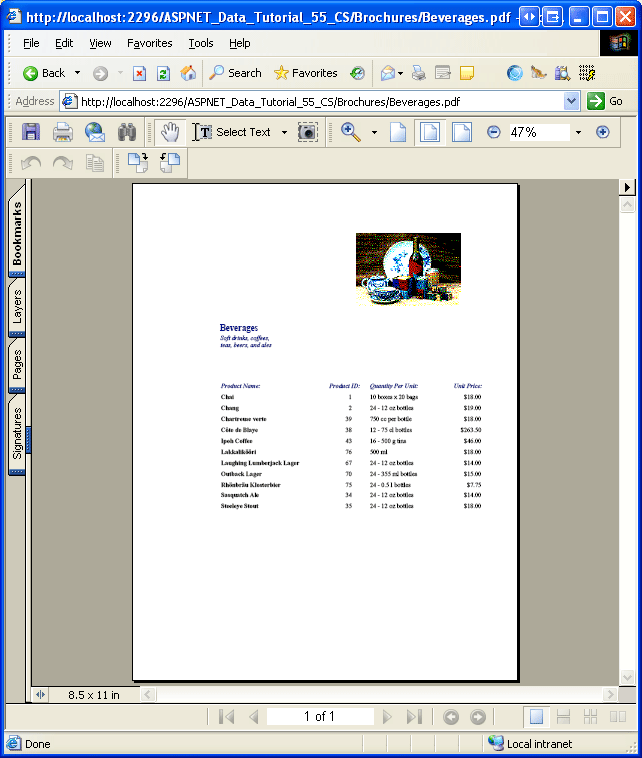

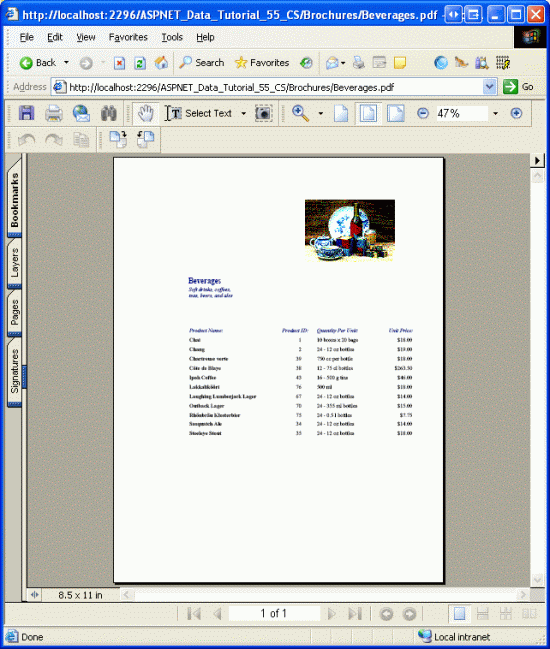

图 8：显示该类别的小册子 PDF（单击以查看全尺寸图像）

隐藏不包含小册子的类别中的"查看小册子"文本

如图 7 所示，BrochurePath HyperLinkField 为所有记录显示其 Text 属性值（查看宣传册），无论 BrochurePath 是否有非NULL 值。 当然，如果是BrochurePathNULL，则链接仅显示为文本，与“海鲜”类别的情况一样（请参阅图 7）。 与其显示“查看小册子”文本，不如对于没有 BrochurePath 值的类别显示一些备用文本，例如“无小册子可用”。

为了提供此行为，我们需要使用 TemplateField，该模板字段的内容是通过调用页面方法生成的，该方法会根据 BrochurePath 值发出相应的输出。 我们首先在 GridView 控件教程的 Using TemplateFields 中回顾了此格式设置技术。

通过选择 BrochurePath HyperLinkField，然后单击编辑列对话框中的“将此字段转换为 TemplateField”链接，将 HyperLinkField 转换为 TemplateField。

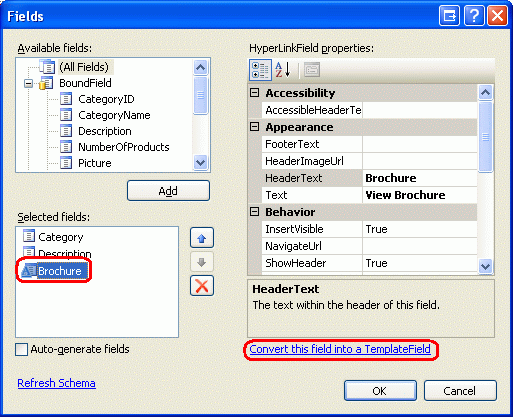

图 9：将 HyperLinkField 转换为 TemplateField

这将创建一个 TemplateField，包含一个 ItemTemplate HyperLink Web 控件，其 NavigateUrl 属性绑定到 BrochurePath 值。 将此标记替换为对方法 GenerateBrochureLink的调用，并传入以下 BrochurePath值：

<asp:TemplateField HeaderText="Brochure">
    <ItemTemplate>
        <%# GenerateBrochureLink(Eval("BrochurePath")) %>
    </ItemTemplate>
</asp:TemplateField>

接下来，在 ASP.NET 页面的代码隐藏类中，创建一个名为GenerateBrochureLink的方法，该方法返回String并接受Object作为输入参数。

Protected Function GenerateBrochureLink(BrochurePath As Object) As String
    If Convert.IsDBNull(BrochurePath) Then
        Return "No Brochure Available"
    Else
        Return String.Format("<a href="{0}">View Brochure</a>", _
            ResolveUrl(BrochurePath.ToString()))
    End If
End Function

此方法确定传入 Object 值是否为数据库 NULL ，如果是，则返回一条消息，指示该类别缺少小册子。 否则，如果存在 BrochurePath 值，则会在超链接中显示该值。 请注意，如果存在该值 BrochurePath ，则将其传递到 ResolveUrl(url) 方法中。 此方法解析传入的 url，将字符 ~ 替换为相应的虚拟路径。 例如，如果应用程序植根于该位置 /Tutorial55， ResolveUrl("~/Brochures/Meats.pdf") 将返回 /Tutorial55/Brochures/Meat.pdf。

图 10 显示应用这些更改后的页面。 请注意，“海鲜”类别字段 BrochurePath 现在显示“无小册子可用”文本。

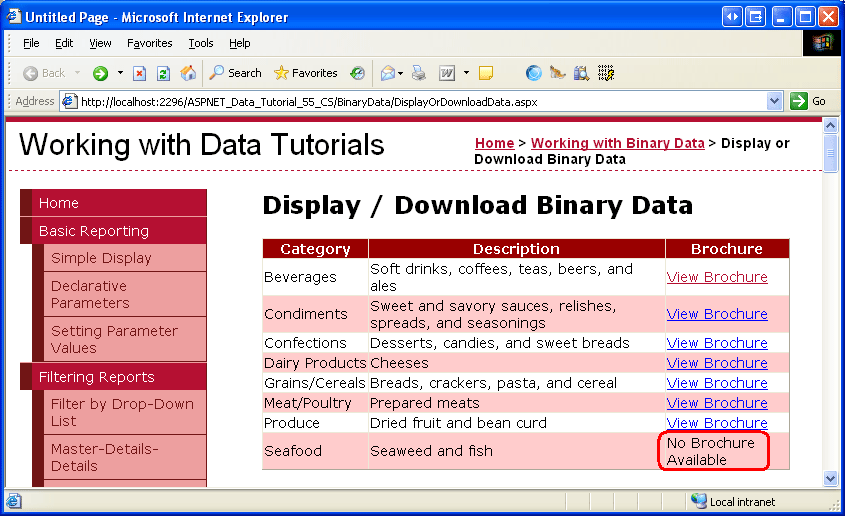

图 10：对于没有小册子的类别，将显示“无小册子可用”的文本（单击可查看全尺寸图像）

步骤 3：添加网页以显示类别图片

当用户访问 ASP.NET 页面时，他们会收到 ASP.NET 页的 HTML。 收到的 HTML 只是文本，不包含任何二进制数据。 任何其他二进制数据（如图像、声音文件、宏媒体 Flash 应用程序、嵌入式Windows 媒体播放器视频等）都作为 Web 服务器上的单独资源存在。 HTML 包含对这些文件的引用，但不包括文件的实际内容。

例如，在 HTML <img> 中，元素用于引用图片，该 src 属性指向图像文件，如下所示：

<img src="MyPicture.jpg" ... />

当浏览器收到此 HTML 时，它会向 Web 服务器发出另一个请求，以检索图像文件的二进制内容，然后在浏览器中显示该文件。 相同的概念适用于任何二进制数据。 在步骤 2 中，该小册子未作为页面 HTML 标记的一部分发送到浏览器。 相反，呈现的 HTML 提供了超链接，单击时，浏览器直接请求 PDF 文档。

若要显示或允许用户下载驻留在数据库中的二进制数据，我们需要创建返回数据的单独网页。 对于应用程序，只有一个二进制数据字段直接存储在类别图片的数据库中。 因此，我们需要一个页面，在调用时返回特定类别的图像数据。

向名为 BinaryData 的文件夹添加新的 ASP.NET 页DisplayCategoryPicture.aspx。 执行此操作时，请取消选中“选择母版页”复选框。 此页面需要 CategoryID 查询字符串中的值，并返回该类别的 Picture 列的二进制数据。 由于此页面返回二进制数据，而没有任何其他数据，因此它不需要 HTML 节中的任何标记。 因此，单击左下角的“源”选项卡，删除除指令以外的 <%@ Page %> 所有页面标记。 也就是说， DisplayCategoryPicture.aspx 声明性标记应包含一行：

<%@ Page Language="VB" AutoEventWireup="true"
    CodeFile="DisplayCategoryPicture.aspx.vb"
    Inherits="BinaryData_DisplayCategoryPicture" %>

如果在<%@ Page %>指令中看到MasterPageFile属性，请将其删除。

在页面代码隐藏类中，将以下代码添加到 Page_Load 事件处理程序：

Protected Sub Page_Load(sender As Object, e As EventArgs) Handles Me.Load
    Dim categoryID As Integer = _
        Convert.ToInt32(Request.QueryString("CategoryID"))
    ' Get information about the specified category
    Dim categoryAPI As New CategoriesBLL()
    Dim categories As Northwind.CategoriesDataTable = _
        categoryAPI.GetCategoryWithBinaryDataByCategoryID(categoryID)
    Dim category As Northwind.CategoriesRow = categories(0)
    ' Output HTTP headers providing information about the binary data
    Response.ContentType = "image/bmp"
    ' Output the binary data
    ' But first we need to strip out the OLE header
    Const OleHeaderLength As Integer = 78
    Dim strippedImageLength As Integer = _
        category.Picture.Length - OleHeaderLength
    Dim strippedImageData(strippedImageLength) As Byte
    Array.Copy(category.Picture, OleHeaderLength, _
        strippedImageData, 0, strippedImageLength)
    Response.BinaryWrite(strippedImageData)
End Sub

此代码首先将 CategoryID 查询字符串的值读取到一个名为 categoryID 的变量中。 接下来，通过调用 CategoriesBLL 类的方法 GetCategoryWithBinaryDataByCategoryID(categoryID) 检索图片数据。 此数据通过使用 Response.BinaryWrite(data) 方法返回到客户端，但在调用此方法之前，必须删除 Picture 列值的 OLE 标头。 这是通过创建一个名为BytestrippedImageData的数组来实现的，该数组的字符数比Picture列少正好78个字符。 该方法Array.Copy用于将数据从category.Picture位置 78 开始复制到strippedImageData。

该 Response.ContentType 属性指定返回的内容 的 MIME 类型 ，以便浏览器知道如何呈现它。 Categories由于表的Picture列是位图图像，因此此处使用了位图 MIME 类型（image/bmp）。 如果省略 MIME 类型，大多数浏览器仍会正确显示图像，因为它们可以根据图像文件二进制数据的内容推断该类型。 因此，尽可能包括 MIME 类型是明智的。 有关 MIME 媒体类型的完整列表，请参阅 Internet 分配号码机构的网站。

创建此页面后，可以通过访问 DisplayCategoryPicture.aspx?CategoryID=categoryID来查看特定类别的图片。 图 11 显示了“饮料”类别的图片，可从中查看 DisplayCategoryPicture.aspx?CategoryID=1。

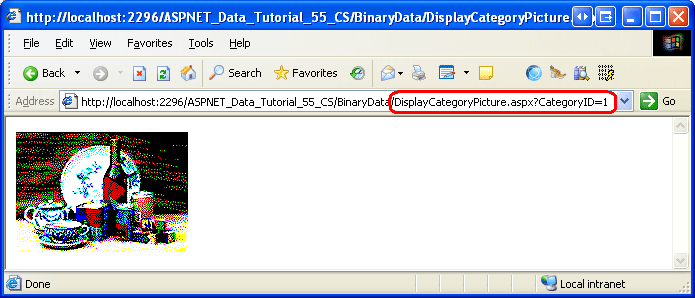

图 11：显示饮料类别图片（单击以查看全尺寸图像）

如果在访问 DisplayCategoryPicture.aspx?CategoryID=categoryID 时收到异常消息“无法将类型为 'System.DBNull' 的对象转换为类型为 'System.Byte[]'”，可能是由两个原因导致的。 首先， Categories 表的 Picture 列允许 NULL 值。 但是，页面 DisplayCategoryPicture.aspx 假定存在非NULL 值。 如果Picture属性具有NULL值，则无法直接访问CategoriesDataTable。 如果确实要允许 Picture 列中的 NULL 值，需要包括以下条件：

If category.IsPictureNull() Then
    ' Display some "No Image Available" picture
    Response.Redirect("~/Images/NoPictureAvailable.gif")
Else
    ' Send back the binary contents of the Picture column
    ' ... Set ContentType property and write out ...
    ' ... data via Response.BinaryWrite ...
End If

上面的代码假定在Images文件夹中有一个名为NoPictureAvailable.gif的图像文件，你希望在没有图片的类别中显示它。

如果 CategoriesTableAdapter s GetCategoryWithBinaryDataByCategoryID 方法的 SELECT 语句已还原回主查询的列列表，则也可能引发此异常，如果使用的是即席 SQL 语句，并且重新运行 TableAdapter 主查询的向导，则可能会发生这种情况。 检查并确保 GetCategoryWithBinaryDataByCategoryID 方法的 SELECT 语句仍然包含该 Picture 列。

若要实现此行为，需要在Categories表中添加一个PictureLastModified列，以记录Picture列上次更新的时间，并添加用于检查If-Modified-Since标头的代码。 如果想了解有关 If-Modified-Since 头信息和条件 GET 工作流的更多信息，请参阅 适用于 RSS 黑客的 HTTP 条件 GET 和 深入了解在 ASP.NET 页面中执行 HTTP 请求。

步骤 4：在 GridView 中显示类别图片

现在，我们有一个网页来显示特定类别的图片，可以使用图像 Web 控件或指向<img>的 HTML DisplayCategoryPicture.aspx?CategoryID=categoryID 元素来显示它。 其 URL 由数据库数据确定的图像可以使用 ImageField 显示在 GridView 或 DetailsView 中。 ImageField 包含DataImageUrlField和DataImageUrlFormatString属性，其工作类似于 HyperLinkField 和DataNavigateUrlFieldsDataNavigateUrlFormatString属性。

让我们通过添加 ImageField 来增强 Categories GridView DisplayOrDownloadData.aspx ，以显示每个类别的图片。 只需添加 ImageField 并将其DataImageUrlField属性设置为CategoryID，DataImageUrlFormatString属性设置为DisplayCategoryPicture.aspx?CategoryID={0}。 这将创建一个 GridView 列，该列呈现一个元素<img>，其中属性src引用DisplayCategoryPicture.aspx?CategoryID={0}，并且{0}会被 GridView 行的CategoryID值替换。

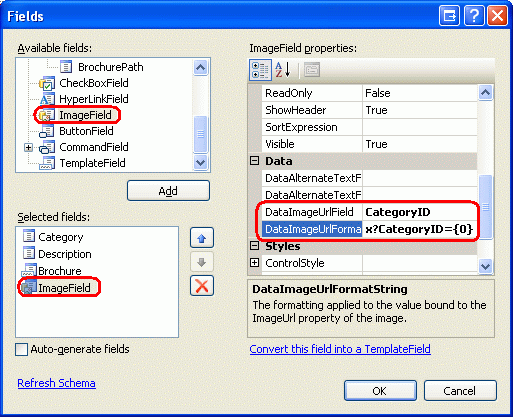

图 12：将 ImageField 添加到 GridView

添加 ImageField 后，GridView 的声明性语法应如下所示：

<asp:GridView ID="Categories" runat="server" AutoGenerateColumns="False"
    DataKeyNames="CategoryID" DataSourceID="CategoriesDataSource"
    EnableViewState="False">
    <Columns>
        <asp:BoundField DataField="CategoryName" HeaderText="Category"
            SortExpression="CategoryName" />
        <asp:BoundField DataField="Description" HeaderText="Description"
            SortExpression="Description" />
        <asp:TemplateField HeaderText="Brochure">
            <ItemTemplate>
                <%# GenerateBrochureLink(Eval("BrochurePath")) %>
            </ItemTemplate>
        </asp:TemplateField>
        <asp:ImageField DataImageUrlField="CategoryID"
            DataImageUrlFormatString="DisplayCategoryPicture.aspx?CategoryID={0}">
        </asp:ImageField>
    </Columns>
</asp:GridView>

花点时间通过浏览器查看此页面。 请注意现在每个记录为类别包含了一张图片。

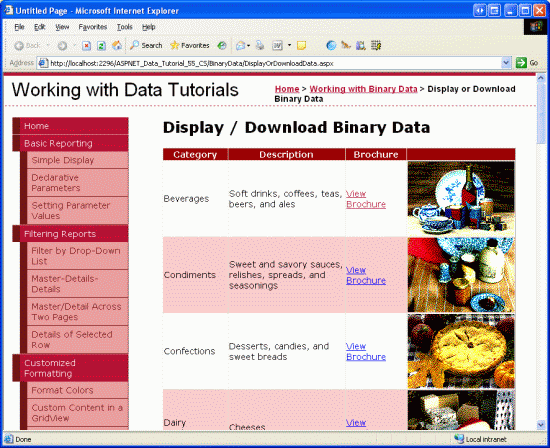

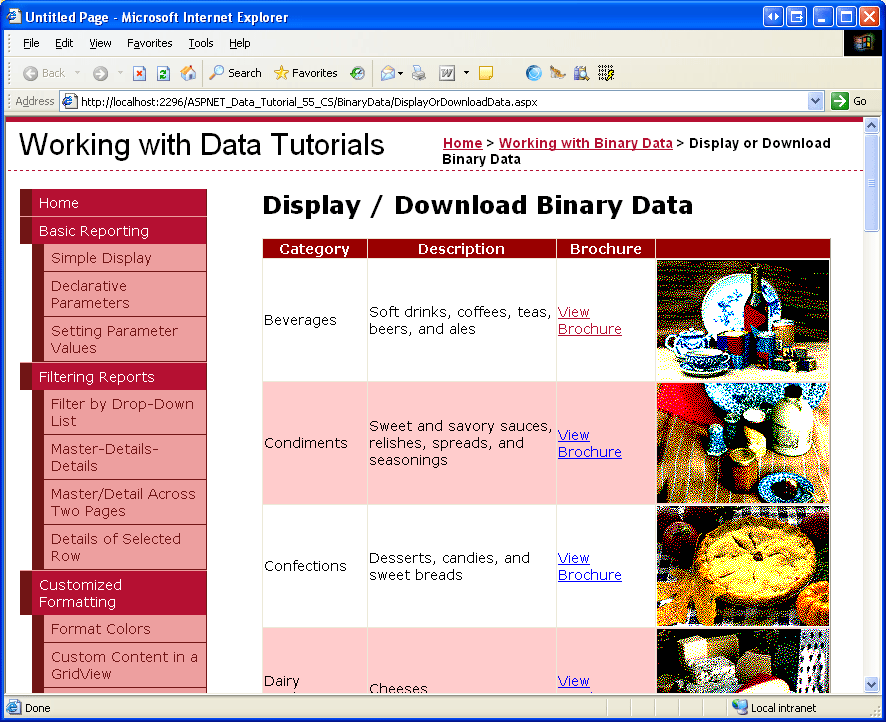

图 13：每行显示类别图片（单击以查看全尺寸图像）

总结

本教程介绍了如何呈现二进制数据。 数据呈现方式取决于数据类型。 对于 PDF 小册子文件，我们为用户提供了一个“查看小册子”链接，单击该链接会将用户直接转到 PDF 文件。 对于类别图片，我们首先创建了一个页面来检索和返回数据库中的二进制数据，然后使用该页在 GridView 中显示每个类别的图片。

现在，我们已经了解了如何显示二进制数据，我们准备检查如何使用二进制数据对数据库执行插入、更新和删除操作。 在下一教程中，我们将了解如何将上传的文件与其相应的数据库记录相关联。 在本教程之后，我们将了解如何更新现有二进制数据，以及如何在删除其关联的记录时删除二进制数据。

快乐编程！
