Suddivisione delle entità della finestra di progettazione

Questa procedura dettagliata illustra come eseguire il mapping di un tipo di entità a due tabelle modificando un modello con Entity Framework Designer (EF Designer). È possibile eseguire il mapping di un'entità a più tabelle quando le tabelle condividono una chiave comune. I concetti applicabili al mapping di un tipo di entità a due tabelle vengono facilmente estesi per eseguire il mapping di un tipo di entità a più di due tabelle.

L'immagine seguente mostra le finestre principali usate quando si lavora con Entity Framework Designer.

Prerequisiti

Visual Studio 2012 o Visual Studio 2010, Ultimate, Premium, Professional o Web Express Edition.

Creare il database

Il server di database installato con Visual Studio è diverso a seconda della versione di Visual Studio installata:

• Se usi Visual Studio 2012, creerai un database LocalDB.
• Se stai usando Visual Studio 2010, stai creando un database SQL Express.

Prima di tutto si creerà un database con due tabelle che verranno combinate in una singola entità.

• Apri Visual Studio.
• Visualizza -> Esplora server
• Fare clic con il pulsante destro del mouse su Connessioni dati -> Aggiungi connessione...
• Se non ti sei mai connesso a un database tramite Esplora server, dovrai selezionare Microsoft SQL Server come origine dati.
• Connettersi a LocalDB o SQL Express, a seconda di quale database è stato installato
• Immettere EntitySplitting come nome del database
• Selezionare OK e verrà chiesto se si vuole creare un nuovo database, selezionare Sì
• Il nuovo database verrà ora visualizzato in Esplora server
• Se si usa Visual Studio 2012
  • Fare clic con il pulsante destro del mouse sul database in Esplora server e scegliere Nuova query
  • Copiare il codice SQL seguente nella nuova query, quindi fare clic con il pulsante destro del mouse sulla query e selezionare Esegui
• Se si usa Visual Studio 2010
  • Selezionare Dati -> Editor Transact-SQL -> Nuova connessione query...
  • Immettere .\SQLEXPRESS come nome del server e fare clic su OK
  • Selezionare il database EntitySplitting dall'elenco a discesa nella parte superiore dell'editor di query
  • Copiare il codice SQL seguente nella nuova query, quindi fare clic con il pulsante destro del mouse sulla query e selezionare Esegui SQL

CREATE TABLE [dbo].[Person] (
[PersonId] INT IDENTITY (1, 1) NOT NULL,
[FirstName] NVARCHAR (200) NULL,
[LastName] NVARCHAR (200) NULL,
CONSTRAINT [PK_Person] PRIMARY KEY CLUSTERED ([PersonId] ASC)
);

CREATE TABLE [dbo].[PersonInfo] (
[PersonId] INT NOT NULL,
[Email] NVARCHAR (200) NULL,
[Phone] NVARCHAR (50) NULL,
CONSTRAINT [PK_PersonInfo] PRIMARY KEY CLUSTERED ([PersonId] ASC),
CONSTRAINT [FK_Person_PersonInfo] FOREIGN KEY ([PersonId]) REFERENCES [dbo].[Person] ([PersonId]) ON DELETE CASCADE
);

Creare il progetto

• Scegliere Nuovo dal menu Filee quindi fare clic su Progetto.
• Nel riquadro sinistro fare clic su Visual C# e quindi selezionare il modello Applicazione console .
• Immettere MapEntityToTablesSample come nome del progetto e fare clic su OK.
• Fare clic su No se viene richiesto di salvare la query SQL creata nella prima sezione.

Creare un modello basato sul database

• Fare clic con il pulsante destro del mouse sul nome del progetto in Esplora soluzioni, scegliere Aggiungi e quindi fare clic su Nuovo elemento.
• Selezionare Dati dal menu a sinistra e quindi selezionare ADO.NET Entity Data Model nel riquadro Modelli.
• Immettere MapEntityToTablesModel.edmx per il nome del file e quindi fare clic su Aggiungi.
• Nella finestra di dialogo Scegli contenuto modello selezionare Genera dal database e quindi fare clic su Avanti.
• Selezionare la connessione EntitySplitting dall'elenco a discesa e fare clic su Avanti.
• Nella finestra di dialogo Scegli oggetti di database selezionare la casella accanto al nodo Tabelle . Verranno aggiunte tutte le tabelle dal database EntitySplitting al modello.
• Fare clic su Fine.

Viene visualizzato Entity Designer, che fornisce un'area di progettazione per la modifica del modello.

Associare un'entità a due tabelle

In questo passaggio si aggiornerà il tipo di entità Person per combinare i dati dalle tabelle Person e PersonInfo .

• Selezionare le proprietà Email e Phone dell'entità **PersonInfo **e premere CTRL+X tasti.

• Selezionare l'entità **Persona **e premere CTRL+V .

• Nell'area di progettazione selezionare l'entità PersonInfo e premere il pulsante Elimina sulla tastiera.

• Fare clic su No quando viene chiesto se si desidera rimuovere la tabella PersonInfo dal modello, verrà eseguito il mapping all'entità Person .



I passaggi successivi richiedono la finestra Dettagli mappatura. Se non è possibile visualizzare questa finestra, fare clic con il pulsante destro del mouse sull'area di progettazione e selezionare Dettagli mapping.

• Selezionare il tipo di entità Person e fare clic su <Aggiungi una tabella o vista> nella finestra Dettagli mappatura.
• Selezionare **PersonInfo ** nell'elenco a discesa. La finestra Dettagli mapping viene aggiornata con i mapping delle colonne predefiniti, che sono adatti allo scenario.

Il tipo di entità Person è ora mappato alle tabelle Person e PersonInfo .

Usare il modello

• Incollare il codice seguente nel metodo Main.

    using (var context = new EntitySplittingEntities())
    {
        var person = new Person
        {
            FirstName = "John",
            LastName = "Doe",
            Email = "john@example.com",
            Phone = "555-555-5555"
        };

        context.People.Add(person);
        context.SaveChanges();

        foreach (var item in context.People)
        {
            Console.WriteLine(item.FirstName);
        }
    }

• Compilare ed eseguire l'applicazione.

Le istruzioni T-SQL seguenti sono state eseguite sul database in seguito all'esecuzione dell'applicazione.

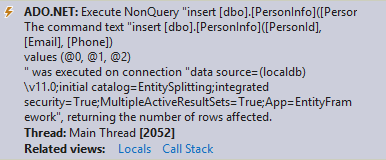

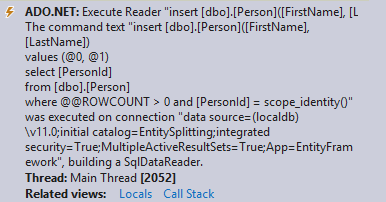

• Le due istruzioni INSERT seguenti sono state eseguite in seguito all'esecuzione del contesto. SaveChanges(). Prendono i dati dall’entità chiamata Person e li suddividono tra le tabelle Person e PersonInfo.





• L'istruzione SELECT seguente è stata eseguita come risultato dell'enumerazione delle persone nel database. Combina i dati della tabella Person e PersonInfo .
