In diesem Lernprogrammschritt fügen Sie Ihrem Diagrammmodell Knotentypen hinzu. Knotentypen stellen Entitäten in Ihren Daten dar, z. B. Kunden, Produkte oder Bestellungen. Später verbinden Sie diese Knotentypen mit Edgetypen, um Beziehungen zwischen ihnen zu definieren.
Adventure Works-Knotenzuordnungen
Erstellen Sie im Adventure Works-Datenmodell einen Knotentyp für jede Entität. Die folgende Tabelle zeigt die Knotenzuordnungen. Verwenden Sie diese Informationen, um Ihrem Diagramm Knotentypen hinzuzufügen:
| Knotentypbezeichnung | Zuordnungstabelle | ID der Zuordnungsspalte |
|---|---|---|
Customer |
adventureworks_kunden | CustomerID_K |
Employee |
AdventureWorks_Mitarbeiter | EmployeeID_K |
Order |
adventureworks_orders | SalesOrderDetailID_K |
ProductCategory |
adventureworks_productcategories | CategoryID_K |
Product |
adventureworks_products | ProductID_K |
ProductSubcategory |
adventureworks_productsubcategories | SubcategoryID_K |
VendorProduct |
adventureworks_vendorproduct | ProductID_FK |
Vendor |
adventureworks_vendors | VendorID_K |
Hinzufügen von Knotentypen zum Diagramm
Führen Sie die folgenden Schritte aus, um Ihrem Diagramm Knotentypen hinzuzufügen:
Wählen Sie im Diagrammmodell " Knoten hinzufügen" aus, um Ihrem Diagramm einen neuen Knotentyp hinzuzufügen.
Geben Sie im Dialogfeld "Knoten zum Diagramm hinzufügen" eine Bezeichnung ein, und wählen Sie die entsprechende Zuordnungstabelle und ID der Zuordnungsspalte aus.
Verwenden Sie beispielsweise für den ersten Knoten die folgenden Werte:
-
Bezeichnung:
Customer - Zuordnungstabelle: adventureworks_customers
-
ID der Zuordnungsspalte:
CustomerID_K
Tipp
Sie können zusammengesetzte Schlüssel (IDs, die aus mehreren Spalten bestehen) festlegen. Nachdem Sie eine Zuordnungstabelle ausgewählt haben, wählen Sie eine ID aus der Dropdownliste "ID " aus, und verwenden Sie dann die Dropdownliste erneut, um eine weitere hinzuzufügen.
-
Bezeichnung:
Wählen Sie "Bestätigen ", um den Knotentyp zu Ihrem Diagramm hinzuzufügen.
Wiederholen Sie den Vorgang für alle verbleibenden Knotentypen, die in der Adventure Works-Knotenzuordnungstabelle aufgeführt sind.

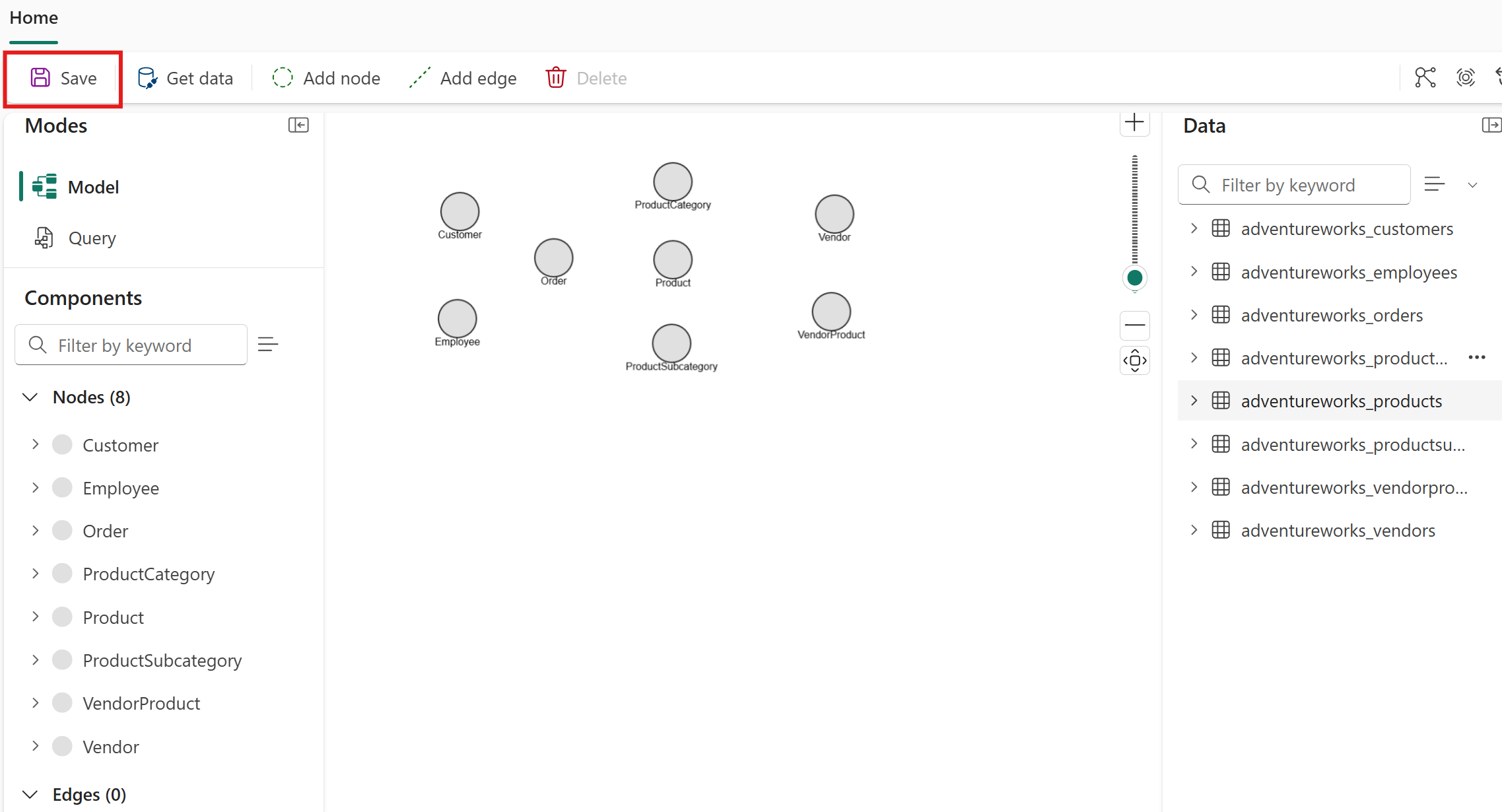

Alle acht Knotentypen werden in Ihrem Diagramm dargestellt. Wählen Sie "Speichern" aus, um Den Fortschritt zu speichern.
Knoteneigenschaften verstehen

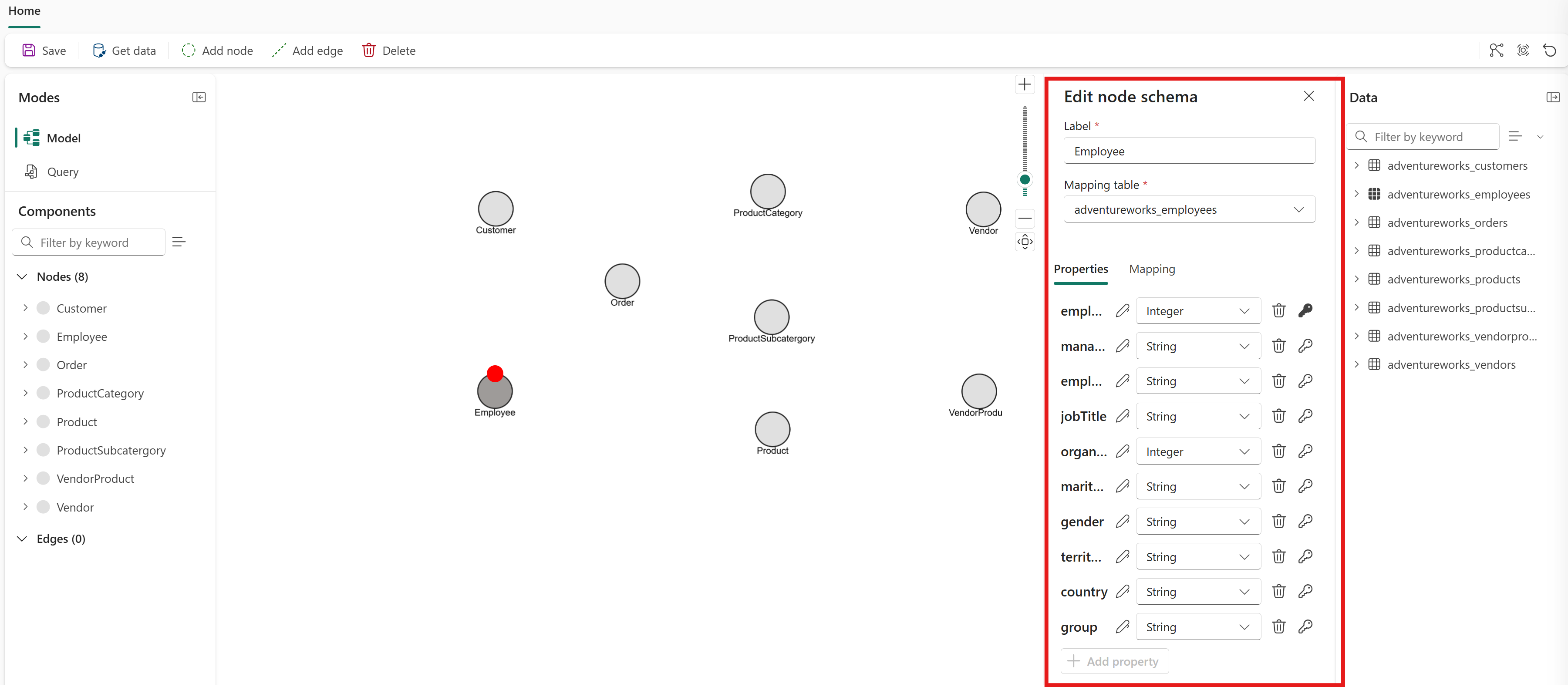

Wenn Sie einen Knotentyp hinzufügen, wird jede Spalte in der Zuordnungstabelle automatisch zu einer Eigenschaft für diesen Knotentyp. Sie müssen keine Eigenschaften manuell hinzufügen. Um die Eigenschaften für einen Knotentyp anzuzeigen, doppelklicken Sie im Diagrammmodell-Editor darauf, um das Dialogfeld "Knotenschema bearbeiten " zu öffnen.
Behalten Sie in diesem Tutorial alle Eigenschaften für jeden Knotentyp bei. In einem späteren Schritt extrahieren Sie eine Spalte in einen eigenen Knotentyp und entfernen redundante Eigenschaften. Ausführliche Informationen finden Sie unter Knoten und Kante aus derselben Tabelle modellieren. Allgemeine Anleitungen zum Auswählen der eigenschaften, die beibehalten oder entfernt werden sollen, finden Sie unter Entfernen unnötiger Eigenschaften.
Nachdem Sie Ihrem Diagramm Knotentypen hinzugefügt haben, fügen Sie Edgetypen hinzu, um die Beziehungen zwischen ihnen zu definieren.
