Lernprogramm: Bereitstellen und Konfigurieren der Azure-Firewall und -Richtlinie mithilfe des Azure-Portals

Die Steuerung des ausgehenden Netzwerkzugriffs ist ein wichtiger Teil eines umfassenden Netzwerksicherheitsplans. Beispielsweise möchten Sie den Zugriff auf Websites einschränken. Mitunter kann es auch empfehlenswert sein, die verfügbaren Ports einzuschränken.

Sie können den ausgehenden Netzwerkzugriff über ein Azure-Subnetz mithilfe der Azure-Firewall- und Firewallrichtlinie steuern. Mithilfe der Azure Firewall- und Firewallrichtlinie können Sie Folgendes konfigurieren:

• Anwendungsregeln, die vollqualifizierte Domänennamen (Fully Qualified Domain Names, FQDNs) definieren, auf die von einem Subnetz aus zugegriffen werden kann.
• Netzwerkregeln, die die Quelladresse, das Protokoll, den Zielport und die Zieladresse definieren.

Die konfigurierten Firewallregeln werden auf den Netzwerkdatenverkehr angewendet, wenn Sie Ihren Netzwerkdatenverkehr an die Firewall als Subnetz-Standardgateway weiterleiten.

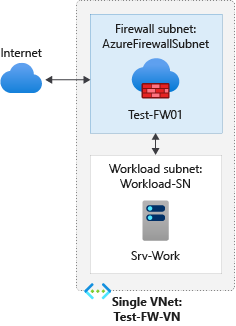

In diesem Lernprogramm erstellen Sie ein vereinfachtes einzelnes virtuelles Netzwerk (VNet) mit zwei Subnetzen für die einfache Bereitstellung.

• AzureFirewallSubnet - die Firewall in diesem Subnetz.
• Workload-SN - der Workloadserver in diesem Subnetz. Der Netzwerkdatenverkehr dieses Subnetzes durchläuft die Firewall.

Verwenden Sie für Produktionsbereitstellungen ein Hub- und Speichenmodell, in dem sich die Firewall in einem eigenen VNet befindet. Die Workloadserver befinden sich in per Peering verknüpften VNETs in derselben Region mit einem oder mehreren Subnetzen.

In diesem Tutorial lernen Sie Folgendes:

Wenn Es Ihnen lieber ist, können Sie dieses Verfahren mithilfe von Azure PowerShell abschließen.

Voraussetzungen

Wenn Sie kein Azure-Abonnement besitzen, können Sie ein kostenloses Konto erstellen, bevor Sie beginnen.

Einrichten des Netzwerks

Erstellen Sie zunächst eine Ressourcengruppe für die Ressourcen, die zum Bereitstellen der Firewall benötigt werden. Erstellen Sie dann ein virtuelles Netzwerk, Subnetze und einen Testserver.

Erstellen einer Ressourcengruppe

Die Ressourcengruppe enthält alle Ressourcen für das Tutorial.

1. Melden Sie sich beim Azure-Portal an.

2. Wählen Sie im Azure-Portalmenü Ressourcengruppen aus, oder suchen Sie auf einer beliebigen Seite nach Ressourcengruppen , und wählen Sie dann "Erstellen" aus. Geben Sie folgende Werte ein bzw. wählen diese aus:

   Einstellung	Wert
   Subscription	Wählen Sie Ihr Azure-Abonnement.
   Ressourcengruppe	Geben Sie Test-FW-RG ein.
   Region	Wählen Sie eine Region aus. Alle anderen Ressourcen, die Sie erstellen, müssen sich in derselben Region befinden.

3. Wählen Sie Bewerten + erstellen>Erstellen aus.

Erstellen eines VNET

Dieses VNet verfügt über zwei Subnetze.

1. Wählen Sie im Azure-Portalmenü oder von "Start" die Option " Ressource erstellen", suchen Sie nach einem virtuellen Netzwerk, und wählen Sie " Erstellen" aus.

2. Geben Sie folgende Werte ein bzw. wählen diese aus:

   Einstellung	Wert
   Subscription	Wählen Sie Ihr Azure-Abonnement.
   Ressourcengruppe	Wählen Sie Test-FW-RG aus.
   Name	Geben Sie Test-FW-VN ein.
   Region	Wählen Sie den gleichen Standort aus wie zuvor.

3. Wählen Sie " Weiter" zweimal aus, um zur Registerkarte " IP-Adressen " zu gelangen.

4. Übernehmen Sie für den IPv4-Adressraum den Standardwert 10.0.0.0/16.

5. Wählen Sie unter Subnetze die Option Standard aus. Legen Sie im Bereich "Subnetz bearbeiten " den Subnetzzweck auf Azure Firewall fest.

   Die Firewall befindet sich in diesem Subnetz, und der Subnetzname muss AzureFirewallSubnet sein.

6. Geben Sie für die Startadresse10.0.1.0 ein, und wählen Sie dann "Speichern" aus.

7. Wählen Sie "Subnetz hinzufügen" aus, und geben Sie die folgenden Werte ein, und wählen Sie dann "Hinzufügen" aus:

   Einstellung	Wert
   Subnetzname	Workload-SN
   Startadresse	10.0.2.0/24

8. Wählen Sie Bewerten + erstellen>Erstellen aus.

Bereitstellen von Azure Bastion

Stellen Sie die Azure Bastion Developer Edition bereit, um sicher eine Verbindung mit dem virtuellen Srv-Work-Computer herzustellen, um tests durchzuführen.

1. Geben Sie im Suchfeld oben im Portal Bastion ein, und wählen Sie bastions aus den Ergebnissen aus. Wählen Sie "Erstellen" aus, und geben Sie die folgenden Werte ein:

   Einstellung	Wert
   Projektdetails
   Subscription	Wählen Sie Ihr Azure-Abonnement.
   Ressourcengruppe	Wählen Sie Test-FW-RG aus.
   Instanzdetails
   Name	Geben Sie "Test-Bastion" ein.
   Region	Wählen Sie den gleichen Standort aus wie zuvor.
   Tarif	Wählen Sie Entwickler aus.
   Virtuelles Netzwerk	Wählen Sie "Test-FW-VN" aus.
   Subnetz	Das AzureBastionSubnet wird automatisch mit Adressraum 10.0.0.0/26 erstellt.

2. Wählen Sie Bewerten + erstellen>Erstellen aus.

   Die Bereitstellung dauert einige Minuten.

Erstellen eines virtuellen Computers

Erstellen Sie den virtuellen Workloadcomputer, und platzieren Sie ihn im Workload-SN-Subnetz .

1. Geben Sie im Suchfeld oben im Portal virtuelle Computer ein, wählen Sie virtuelle Computer aus, und wählen Sie dann "Virtuellen Computer> aus.

2. Geben Sie die folgenden Werte für den virtuellen Computer ein oder wählen Sie sie aus:

   Einstellung	Wert
   Projektdetails
   Subscription	Wählen Sie Ihr Azure-Abonnement.
   Ressourcengruppe	Wählen Sie Test-FW-RG aus.
   Instanzdetails
   Name des virtuellen Computers	Geben Sie Srv-Work ein.
   Region	Wählen Sie den gleichen Standort aus wie zuvor.
   Verfügbarkeitsoptionen	Wählen Sie die Option Keine Infrastrukturredundanz erforderlich aus.
   Sicherheitstyp	Wählen Sie "Standard" aus.
   Bild	Select Ubuntu Server 24.04 LTS -x64 Gen2
   Size	Wählen Sie eine Größe für den virtuellen Computer aus.
   Administratorkonto
   Username	Geben Sie azureuser ein.
   Quelle für öffentlichen SSH-Schlüssel	Wählen Sie Neues Schlüsselpaar generieren aus.
   Name des Schlüsselpaars	Geben Sie "Srv-Work_key" ein.

3. Legen Sie unter Eingehende PortregelnÖffentliche eingehende Ports auf Keine fest.

4. Übernehmen Sie die anderen Standardwerte, und stellen Sie auf der Registerkarte "Netzwerk" sicher, dass "Test-FW-VN / " ausgewählt ist, und öffentliche IP-Adresse"Keine" ist.

5. Wählen Sie Bewerten + erstellen>Erstellen aus. Wenn Sie dazu aufgefordert werden, wählen Sie "Privaten Schlüssel herunterladen" aus, und erstellen Sie die Ressource , und speichern Sie die Schlüsseldatei.

6. Beachten Sie nach Abschluss der Bereitstellung die private IP-Adresse „Srv-Work“ für die spätere Verwendung.

Installieren eines Webservers

Stellen Sie eine Verbindung mit dem virtuellen Computer her, und installieren Sie einen Webserver zum Testen.

1. Wählen Sie in der Ressourcengruppe "Test-FW-RG " den virtuellen Computer "Srv-Work " aus.

2. Wählen Sie Vorgänge>Befehl ausführen>RunShellScript, geben Sie die folgenden Befehle ein, und wählen Sie dann Ausführen aus:

   sudo apt-get update
   sudo apt-get install -y nginx
   echo "<html><body><h1>Azure Firewall DNAT Test</h1><p>If you can see this page, the DNAT rule is working correctly!</p></body></html>" | sudo tee /var/www/html/index.html


3. Warten Sie, bis das Skript erfolgreich abgeschlossen wurde.

Bereitstellen der Firewall und Richtlinie

Stellen Sie die Firewall im virtuellen Netzwerk bereit.

1. Wählen Sie im Azure-Portalmenü oder von "Start" die Option " Ressource erstellen", suchen Sie nach "Firewall" und wählen Sie " Erstellen" aus.

2. Verwenden Sie unter "Firewall erstellen" die folgende Tabelle, um die Firewall zu konfigurieren:

   Einstellung	Wert
   Projektdetails
   Subscription	Wählen Sie Ihr Azure-Abonnement.
   Ressourcengruppe	Wählen Sie Test-FW-RG aus.
   Instanzdetails
   Name	Geben Sie Test-FW01 ein.
   Region	Wählen Sie den gleichen Standort aus wie zuvor.
   Firewall-SKU	Wählen Sie "Standard" aus.
   Firewallverwaltung	Wählen Sie Firewallrichtlinie zum Verwalten dieser Firewall verwenden aus.
   Firewallrichtlinie	Wählen Sie Neu hinzufügen aus, und geben Sie fw-test-pol ein. Wählen Sie die gleiche Region aus, die Sie zuvor verwendet haben. Wählen Sie OK aus.
   Virtuelles Netzwerk auswählen	Wählen Sie Vorhandene verwenden und dann Test-FW-VN aus. Ignorieren Sie die Warnung bezüglich Force Tunneling. Die Warnung wird in einem späteren Schritt behoben..
   Öffentliche IP-Adresse	Wählen Sie Neu hinzufügen aus, und geben Sie fw-pip für den Namen ein. Wählen Sie OK aus.

3. Deaktivieren Sie das Kontrollkästchen "Firewallverwaltungs-NIC aktivieren", übernehmen Sie die anderen Standardwerte, und wählen Sie dann "Überprüfen+ Erstellen" aus>.

   Das Bereitstellen dieses Prozess dauert nur wenige Minuten.

4. Wechseln Sie nach Abschluss der Bereitstellung zu Test-FW-RG, wählen Sie die Firewall "Test-FW01" aus, und notieren Sie sich die privaten und öffentlichen IP-Adressen für die spätere Verwendung.

Erstellen einer Standardroute

Konfigurieren Sie die ausgehende Standardroute für das Subnetz Workload-SN so, dass sie die Firewall durchläuft.

1. Suchen und wählen Sie "Routentabellen" aus, wählen Sie "Erstellen" aus, und geben Sie die folgenden Werte ein:

   Einstellung	Wert
   Projektdetails
   Subscription	Wählen Sie Ihr Azure-Abonnement.
   Ressourcengruppe	Wählen Sie Test-FW-RG aus.
   Instanzdetails
   Name	Geben Sie Firewall-route ein.
   Region	Wählen Sie den gleichen Standort aus wie zuvor.

2. Wählen Sie Bewerten + erstellen>Erstellen aus.

Klicken Sie nach Abschluss der Bereitstellung auf Zur Ressource wechseln.

1. Wählen Sie im Bereich Firewallroute unter EinstellungenSubnetze>Zuordnen aus.

2. Wählen Sie für virtuelles Netzwerk"Test-FW-VN" und für Subnetz"Workload-SN" aus. Wählen Sie OK aus.

3. Wählen Sie "Routen>hinzufügen" aus, und geben Sie die folgenden Werte ein:

   Einstellung	Wert
   Routenname	fw-dg
   Zieltyp	IP-Adressen
   Präfix für Ziel-IP-Adressen/CIDR-Bereiche	0.0.0.0/0
   Typ des nächsten Sprungs	Virtuelles Gerät
   Adresse des nächsten Hops	Die private IP-Adresse für die Firewall, die Sie zuvor erwähnt haben

   Hinweis

   Azure Firewall ist eigentlich ein verwalteter Dienst, in dieser Situation kann aber „Virtuelles Gerät“ verwendet werden.

4. Wählen Sie Hinzufügen.

Konfigurieren einer Anwendungsregel

Diese Anwendungsregel gewährt ausgehenden Zugriff auf www.google.com.

1. Öffnen Sie die Ressourcengruppe Test-FW-RG, und wählen Sie die Firewallrichtlinie fw-test-pol aus.

2. Wählen Sie unter "Einstellungsregeln>" die Option "Anwendungsregeln>.

3. Geben Sie die folgenden Werte ein:

   Einstellung	Wert
   Name	App-Coll01
   Priorität	200
   Regelsammlungsaktion	Erlauben
   Regeln
   Name	Allow-Google
   Quelltyp	IP-Adresse
   Quelle	10.0.2.0/24
   Protokoll:Port	http, https
   Zieltyp	FQDN
   Bestimmungsort	www.google.com

4. Wählen Sie Hinzufügen.

Azure Firewall enthält eine integrierte Regelsammlung für Infrastruktur-FQDNs, die standardmäßig zulässig sind. Diese FQDNs sind spezifisch für die Plattform und können nicht für andere Zwecke verwendet werden. Weitere Informationen finden Sie unter Infrastruktur-FQDNs.

Warten Sie, bis die Bereitstellung der Anwendungsregel abgeschlossen ist, bevor Sie fortfahren.

Konfigurieren einer Netzwerkregel

Diese Netzwerkregel gewährt ausgehenden Zugriff auf zwei IP-Adressen an Port 53 (DNS).

1. Wählen Sie "Netzwerkregeln>" aus, um eine Regelsammlung hinzuzufügen.

2. Geben Sie die folgenden Werte ein:

   Einstellung	Wert
   Name	Net-Coll01
   Priorität	200
   Regelsammlungsaktion	Erlauben
   Regelsammlungsgruppe	DefaultNetworkRuleCollectionGroup
   Regeln
   Name	Allow-DNS
   Quelltyp	IP-Adresse
   Quelle	10.0.2.0/24
   Protokoll	UDP
   Zielports	53
   Zieltyp	IP-Adresse
   Bestimmungsort	209.244.0.3.209.244.0.4 (öffentliche DNS-Server, betrieben von CenturyLink)

3. Wählen Sie Hinzufügen.

Warten Sie, bis die Netzwerkregelbereitstellung abgeschlossen ist, bevor Sie fortfahren.

Konfigurieren einer DNAT-Regel

Diese Regel stellt über die Firewall eine Verbindung mit dem Webserver auf dem virtuellen Computer "Srv-Work " her.

1. Wählen Sie DNAT-Regeln>aus. Fügen Sie eine Regelsammlung hinzu.

2. Geben Sie die folgenden Werte ein:

   Einstellung	Wert
   Name	HTTP
   Priorität	200
   Regelsammlungsgruppe	DefaultDnatRuleCollectionGroup
   Regeln
   Name	http-nat
   Quelltyp	IP-Adresse
   Quelle	*
   Protokoll	TCP
   Zielports	80
   Bestimmungsort	Die öffentliche IP-Adresse der Firewall
   Übersetzter Typ	IP-Adresse
   Übersetzte Adresse	Die private IP-Adresse von Srv-Work
   Übersetzter Port	80

3. Wählen Sie Hinzufügen.

Ändern der primären und sekundären DNS-Adresse für die Netzwerkschnittstelle Srv-Work

In diesem Tutorial konfigurieren Sie zu Testzwecken die primäre und sekundäre DNS-Adresse des Servers. Diese Konfiguration ist keine allgemeine Azure Firewall-Anforderung.

1. Wählen Sie in der Ressourcengruppe "Test-FW-RG " die Netzwerkschnittstelle für den virtuellen Srv-Work-Computer aus.
2. Wählen Sie unter Einstellungen die Option DNS-Server>Benutzerdefiniert aus.
3. Geben Sie 209.244.0.3 und 209.244.0.4 als DNS-Server ein, und wählen Sie dann "Speichern" aus.
4. Starten Sie den virtuellen Computer Srv-Work neu.

Testen der Firewall

Testen Sie nun die Firewall, um sicherzustellen, dass sie wie erwartet funktioniert.

Teste die DNAT-Regel

1. Geben Sie in einem Webbrowser auf Ihrem lokalen Computer die Eingabetaste http://<firewall-public-ip-address>ein.
2. Sie sehen die benutzerdefinierte Webseite: Azure Firewall DNAT Test. Dies bestätigt, dass die DNAT-Regel funktioniert.

Testen der Anwendungs- und Netzwerkregeln

Verwenden Sie Azure Bastion, um eine sichere Verbindung mit dem virtuellen Srv-Work-Computer herzustellen und die Firewallregeln zu testen.

1. Wählen Sie in der Ressourcengruppe "Test-FW-RG" den virtuellen Computer "Srv-Work" und dann "Verbinden über> aus.

2. Geben Sie auf der Bastion-Seite die folgenden Werte ein, oder wählen Sie sie aus:

   Einstellung	Wert
   Authentifizierungstyp	Wählen Sie den privaten SSH-Schlüssel aus der lokalen Datei aus.
   Username	Geben Sie azureuser ein.
   Lokale Datei	Wählen Sie "Durchsuchen" und dann die Datei "Srv-Work_key.pem " aus, die Sie während der VM-Erstellung heruntergeladen haben.

3. Wählen Sie Verbinden aus.

   Eine neue Browserregisterkarte wird mit einer SSH-Sitzung zur virtuellen Maschine Srv-Work geöffnet.

4. Geben Sie in der SSH-Sitzung den folgenden Befehl ein, um den Zugriff auf Google zu testen:

   curl -I https://www.google.com


   Es wird eine erfolgreiche HTTP-Antwort (200 OK) angezeigt, die angibt, dass die Anwendungsregel den Zugriff auf Google zulässt.

5. Testen Sie nun den Zugriff auf Microsoft, der blockiert werden soll. Geben Sie Folgendes ein:

   curl -I https://www.microsoft.com


   Der Befehl bricht nach ca. 60 Sekunden aus oder schlägt fehl, was angibt, dass die Firewall den Zugriff blockiert.

Nun haben Sie überprüft, ob die Firewallregeln funktionieren:

• Sie können über die DNAT-Regel auf den Webserver zugreifen.
• Sie können zum einzigen zulässigen FQDN navigieren, aber nicht zu anderen.
• Sie können DNS-Namen mithilfe des konfigurierten externen DNS-Servers auflösen.

Bereinigen von Ressourcen

Sie können Ihre Firewallressourcen für das nächste Tutorial beibehalten. Wenn Sie sie nicht mehr benötigen, löschen Sie die Ressourcengruppe "Test-FW-RG ", um alle firewallbezogenen Ressourcen zu löschen.
